Многоканальная подсистема передачи сообщений. Часть 2
Читать начало статьи
 Для каждого online-канала характерна своя специфика, которую необходимо учитывать при эксплуатации оборудования. В ИСМ «Мираж» применяются механизмы агрессивной поддержки online-каналов в дежурном режиме, что особенно касается технологии GPRS. Станция мониторинга осуществляет поддержку 2-х IP-адресов и множество TCP-портов, что гарантирует своевременную доставку извещений при наличии динамически изменяющейся пропускной способности GPRS-каналов.
Главная задача по поддержанию активности онлайн-каналов возложена на оборудование охраняемого объекта. Собственный стек TCP/IP-протоколов позволяет поддерживать активность каналов без дополнительных затрат времени и ухудшения управляемости рабочим процессом.
Как показывает практика, встроенные TCP/IP стеки не могут качественно справляться с поставленными задачами в режиме реального времени. К тому же, собственные стеки протоколов позволяют достичь полной преемственности проверенных алгоритмов при осуществлении переноса firmware на новое аппаратное обеспечение.
Протоколы обмена
Следующее звено любой системы – протоколы обмена между станцией мониторинга и охранной системой видеонаблюдения на объекте. Пhи разработке системы «Мираж» в проект были заложены принципы и требования, повлекшие необходимость создания собственных универсальных протоколов MRSV, потому что распространенные протоколы, такие как Ademco, Contact ID, больше подходили для односторонних низкоскоростных систем и сейчас уже устарели в некоторой мере.
Особенности протокола MSRV:
- Не накладывает ограничений на постепенное расширение функциональности и масштабов системы. Универсальность протокола позволяет применять его не только в системах безопасности. В протоколе есть механизм автоматического определения версии, что позволяет внедрять новые версии данного ПО, сохраняя совместимость с оборудованием.
- Дает возможность реализовать функции удаленной настройки и обновления firmware по каналам связи, не нарушая рабочего процесса.
- Позволяет производить удаленное конфигурирование и управление сетевым оборудованием, которое подключено к базовым контроллерам по интерфейсу RS-485. Таким образом создается «сквозной канал», т.е. станция мониторинга получает непосредственный доступ к устройствам сети.
- Производит 2-сторонее динамическое шифрование извещений во время их трансляции по каналам связи.
- Информационная таблица включает значительное количество событий и легко поддается расширению, что очень актуально при интеграции сетевого оборудования объекта.
- Дает возможность передавать аналоговую информацию, это позволяет существенно повысить информативность системы и расширить области ее применения.
Протокол MSRV способен инкапсулировать в себя Contact ID, благодаря чему становится возможной интеграция с аппаратным обеспечением других производителей. Во время интеграции необходимо принять во внимание, что много опций «Миража» при этом станут недоступными в связи с ограничениями «старых» протоколов.

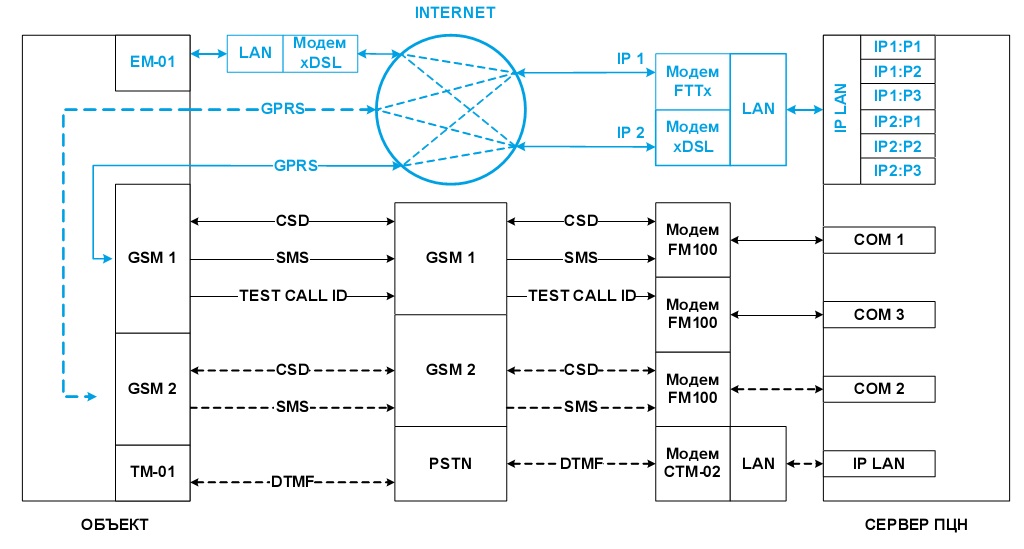

Функциональная схема передачи извещений представлена выше. Online каналы указаны синим цветом, offline – черным. Работающие каналы указаны сплошной линией, резервные – в виде пунктира. Сервер принимает данные (пакеты) с 2-х точек доступа в глобальную сеть, имеющих статические IP-адреса. Одна из точек реализована в виде оптоволоконной линии связи (FTTx), другая – медными линиями связи (xDSL).
Обычно все компоненты пульта централизованного управления связаны между собой локальной сетью (LAN). На обеспечение работы каждого IP-адреса выделяется 3 порта TCP. В режиме реального времени между объектом и сервером функционирует несколько точек доступа от разных провайдеров, происходит перенаправление пакетов в автоматическом режиме между разными IP-адресами и портами. Так формируется непрерывный поток данных, который активно поддерживается системой и находится под ее контролем.
Для обеспечения полноценного функционирования всех элементов системы 3 GSM-модема подключены к серверу. 2 из них принимают данные с помощью методом CSD и SMS. А 3-й предназначен для обеспечения контроля offline-канала связи и осуществления алгоритма селективного контроля online-каналов. Модем СТМ-02 способен принимать информацию по телефонным линиям общего пользования (PSTN) и может быть использован в виде выносного компонента пульта в удаленных местах, а также использоваться в качестве шлюза между сетями связи. На объекте вместе с GSM/GPRS каналами возможно применение Ethernet или телефонных линий (ТМ-01).
|
Чтобы более детально разобраться в принципиальных отличиях систем передачи извещений, необходимо немного окунуться в историю
|
