Основные компоненты и эксплуатация
охранных сигнализаций
Статья является третьей частью публикации «Что необходимо знать даже неспециалисту при обслуживании охранно-пожарной безопасности» Ознакомьтесь с предыдущими разделами.
Рассмотрим более детально принцип функционирования неадресного ПКП.

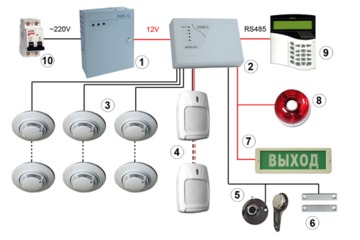

На рисунке мы видим приемо-контрольный прибор с 2-мя шлейфами сигнализации. В первый включены 2-проводные димовые датчики противопожарной сигнализации; во второй – тепловые или охранные извещатели.
Первый шлейф работает так. С ПКП поступает электропитание в шлейф. Протекающий в шлейфе ток задает сопротивление оконечного резистора (обычно в пределах единиц миллиампер). Ток шлейфа будет возростать при увеличении количества подключенных к шлейфу работающих извещателей, а значит оно не должно превышать указанное в паспорте число (обычно 10-20 шт.)
На схеме представлен минусовый провод, который расходится на каждом дымовом извещателе, подключаясь к контактам (2) и снимаясь с контакта (3).
Внутри датчика эти контакты находятся в замкнутом состоянии (контакты нумеруются по-разному в зависимости от типа устройства). Если снять один из дымовых датчиков, ток в шлейфе значительно упадет. ПКП определить такое явление как «неисправность» и сгенерирует соответствующий сигнал, звуковой или световой, допустим, мерцание индикатора. Аналогичная ситуация произойдет в случае обрыва шлейфа.
Если же сработает один из датчиков в первом шлейфе, потребляемый сработавшим извещателем ток вырастет до определенного значения (как правило, 15-30 мА), что будет интерпретироваться прибором как «внимание» или «пожар», смотря какая конфигурация. Если в режиме «пожар» конкретное значение тока извещателя нас не устраивает, его можно снизить, включив последовательно с резистором добавочного сопротивления Rд.
 При обоюдном срабатывании двух извещателей в шлейфе, ток увеличится в 2 раза. Данный факт используется многими ПКП для разграничения сигналов «внимание» (при сработке одного датчика) и «пожар» (при сработке нескольких извещателей).
Это позволяет избегать ложных сигналов. А что же произойдет при случайном замыкании проводов? Ток в шлейфе резко возрастет, его может ограничить только схема ПКП (до 100 мА) – и снова будет выдан сигнал «неисправность». Шлейфы пожарной сигнализации работают круглосуточно, непрерывно защищая от пожара имущество своих хозяев.
Шлейф №2 работает аналогично с тем лишь отличием, что при срабатывании извещателей, при соприкосновении контактов в штатном режиме, сила тока в шлейфе будет падать. При использования подобного шлейфа охранной сигнализации резисторы добавочного сопротивления отсутствуют, то есть шлейф в охранном режиме имеет только 2 состояния: «норма» и «пожар».
Способы постановки и снятия с охраны проемно-контрольного прибора:
- «с задержкой» (когда закрыта дверь);
- «с открытой дверью»;
- с применением различных шифроустройств.
Установка на сигнализацию шлейфов производится после того, как люди покинули помещение, при этом двери и окна должны быть закрыты. Если даже один из охранных извещателей не переключится в охранный режим, (допустим, не будет закрыто какое-то окно с магнитоконтактным датчиком), сигнализация не включится. Если после включения сигнализации хотя бы один из датчиков отправит тревожный сигнал, ПКП сгенерирует сигнал «тревога».
Устройства исполнения
 На эти устройства отправляет сигналы ПКП. В простом варианте устройство исполнения представляет собой светозвуковой прибор (сирена, лампа), голосовое оповещение или сотовй телефон, отправляющий тревожное sms своему хозяину.
В охранных системах крупных объектов кроме светозвуковых приборов и голосового оповещения, ПКП может отправить приказ на включение систем дымоуправления, огнетушения, отключения вентидяции, управления лифтами и другими инженерными приспособлениями.
Также возможна отправка сигнала на удаленные пульты (вневедомственная охрана МВД, МЧС, ЧОП и т.п.). Отправка сигнала может быть реализована по линиям связи, радиоканалам и GSM-каналам.
Следует проинструктировать должным образом личный состав охраны. Все действия персонала должны быть четко регламентированы и согласованы с руководством охранной фирмы.
Инструкция должна иметь сведения о действиях персонала в тех или иных ситуациях, какие средства использовать и т.д.
При формировании инструкции учитываются следующие факторы: тип; значение; режим работы объекта; характер; стоимость и размещение материальных ценностей; вид и тактика охраны; наличие работников на объекте во время действия охранной системы; расположение охраняемого объекта на местности; средства связи.
|
Все аспекты функционирования и обслуживания систем охранно-пожарных сигнализаций
|
Чтобы более детально разобраться в принципиальных отличиях систем передачи извещений, необходимо немного окунуться в историю
|
|
|
