Выбор системы для охраны периметра загородного дома. Часть 2
Читать начало
Лучевые ИК-датчики
 Составляющими лучевых инфракрасных (ИК) датчиков являются передатчик и приемник, которые должны располагаться в области прямой видимости.
Наиболее простое решение – установка ИК датчиков на протяжении всего верхнего торца ограждения. Датчик подаст сигнал тревоги в случае, если луч, попадающий на фотоприемный блок, прервется.
С помощью активных лучевых датчиков возможно формирование узкой зоны обнаружения, что является наиболее важным для периметра без возможности создания «зоны отчуждения», свободной от деревьев, кустов и прочей растительности.

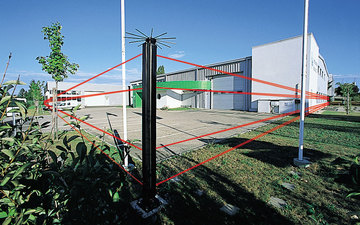

Самым простым ИК датчиком формируются два световых луча, идущих параллельно на низком расстоянии один от другого. С помощью такого двухлучевого датчика формируется сигнальный барьер, высота которого может составлять от 60 до 200 миллиметров. Из недостатков таких датчиков можно отметить то, что они могут срабатывать от попадания в луч птицы, крупного листка или любого другого предмета. К тому же, такой датчик можно без особого труда преодолеть, если просто переступить через луч тревоги.
Иногда, чтобы повысить надежность и устойчивость лучевых систем, делают больше лучей, тем самым снижая вероятность ложного срабатывания и увеличивая до необходимой высоты сигнальный барьер.
Лучевые датчики отличаются высокой сложностью в использовании на участках периметра, которые не являются прямолинейными. Если ограда является непрямолинейной, а почва неровной, лучевые ИК датчики приходится ставить настолько близко, что затраты на них значительно превысят пользу от их работы. Еще одна проблема для загородного дома или коттеджного поселка - почти полная невозможность установки датчиков на территории с обильной растительностью.
Эффективность лучевых ИК датчиков бесспорна только при их установке на жесткие стены, преодолеть которые можно только путем перелезания. А если, например, поставить такие датчики на легком ограждении, они просто не смогут обнаружить «прорыв» барьера, если нарушитель приникнет на охраняемый объект, проделав в заборе дыру, находящуюся не слишком высоко над землей.
Для многолучевых датчиков компромиссным решением может стать их установка не на ограду, а на открытые участки территории, например, вдоль пешеходной дорожки, на подходе к строению и т.д. При этом устанавливаться датчики должны на грунте таким образом, чтобы луч не перекрывала растительность, или какие-то другие препятствия.
Радиолучевые датчики
Главный недостаток ИК-лучевых датчиков – колоссальное снижение эффективности в условиях сильного поглощения оптического излучения из-за дождя, снега, или даже просто густого тумана. Поэтому в качестве альтернативы инфракрасным лучевым датчикам иногда используют радиолучевые датчики. Такая система состоит из приемника и передатчика СВЧ-сигналов, формирующих зону обнаружения. В отличие от инфракрасных лучевых датчиков, эта зона формирует не линию, а вытянутый эллипсоид.
Правда любую из радиолучевых охранных систем можно использовать только в условиях прямой видимости между передатчиком и приемником, то есть они страдают от всех ограничений, свойственных лучевым ИК-системам. Еще одна особенность радиолучевых систем обнаружения – довольно широкая зона действия, которая требует создания «зоны отчуждения» вдоль периметра, ширина которой должна составлять несколько метров.
Однопозиционные сенсоры
 В качестве альтернативы лучевым датчикам (как оптическим, так и радиочастотным) в целях охраны некоторых участков периметра могут быть использованы также пассивные инфракрасные датчики, или оппозиционные СВЧ датчики, которые могут также комбинироваться (ИК+СВЧ) и которые изначально были сделаны для наружного использования.
Использование оппозиционных пассивных ИК-датчиков позволяет решить проблему защитой отдельных участков территории, но из их минусов стоит отметить возможность нестабильной работы под влиянием погодных условий. Чтобы минимизировать этот недостаток, не так давно производители выпустили комбинированные датчики, называемые «однопозиционными», или «датчиками двойной технологии».
В таком датчике пассивный инфракрасный датчик объединяется с однопозиционным СВЧ-датчиком. Кроме того, использование современных технологий делает возможным совмещение однопозиционного датчика с видеокамерой, которая позволит также вести наблюдение за «проблемным» участком территории.
Беспроводные датчики
А для случаев, в которых прокладка кабелей на периметре невозможна, или просто сильно ограничена, стоит всерьез задуматься над использованием беспроводных охранных датчиков, использующих автономный источник питания и передающих сигнал тревоги посредством радиоканала. Большинство современных ИК-датчиков весьма экономичные, они потребляют всего несколько микроампер энергии при работе в «дежурном» режиме. Благодаря этому появляется возможность использования небольших датчиков, которые могут довольно долго работать, используя питание от батареи.
 Оптические сканирующие сенсоры
Также стоит отметить недавно разработанные оптические сенсоры с возможностью сканирования объекта. Источником излучения здесь является полупроводниковый лазер невысокой мощности.
Датчик может быть расположен таким образом, что плоскость сканирования будет проходить параллельно со стеной здания. Благодаря этому реагировать такой датчик будет исключительно на нарушителя, который непосредственно приблизился к зданию.
Если же расположить плоскость сканирования горизонтально, с помощью датчика можно будет обнаружить посторонние предметы, находящиеся на расстоянии до 30 метров от датчика.
Вибрационные сенсоры
Принцип действия вибрационно-чувствительных систем заключается в обнаружении механических вибраций, которые могут возникнуть при попытке разрушения или преодоления периметра.

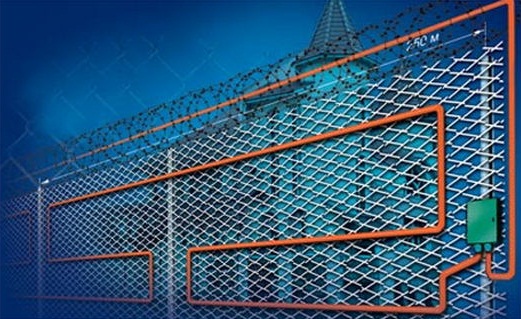

В качестве чувствительного элемента системы здесь чаше всего выступает сенсорный кабель, который может преобразовать вибрации в электросигнал. Обычно этот кабель крепится к готовому ограждению. Сигналы, которые подает кабель, обрабатываются с помощью стабилизатора, что определяет сигнал тревоги в зависимости от заданного алгоритма.
Основные характеристики вибрационных систем делают их весьма привлекательными для применения в системах охраны периметра коттеджей. Сенсор прикрепляется к готовой ограде, благодаря чему объемы необходимых строительно-монтажных работ сводятся к минимуму. К тому же, такой сенсор является практически незаметным для посторонних глаз.
Важно также и то, что реагирует сенсор только в случае вибрации ограждения, при этом игнорируя:
- людей, проходящих мимо;
- автомобилей и т.д.
Работе вибрационной системы не могут помешать ни кусты, ни деревья, растущие невдалеке от ограды (кроме случаев, когда они соприкасаются с ограждением, тем самым вызывая вибрации). Для применения вибрационной системы не нужно создавать «зону отчуждения». Благодаря широкой полосе сигналов и высокой эффективности преобразования сенсорные кабели могут быть применены и на деревянных оградах.
Заключение по монтажу охранных систем
Что же можно сказать в заключение? Выбрать и провести монтаж охранных систем для периметра, которые будут однозначно лучше остальных невозможно. При выборе необходимо учитывать специфику конкретного объекта, включая тип ограды, обстановку возле охраняемой территории и требования владельца. Также очень важны принципы обработки сигналов от датчиков. Благодаря современным коммуникационным технологиям можно выбрать один из многих вариантов построения систем охраны, для описания которых объема данной статьи будет недостаточно.
Но при выборе охранной технологии в конкретных условиях, всегда нужно учитывать особенности, ограничения и возможности каждой из предлагаемых охранных систем.
|
